夹管阀 装配/维修 WF 系列 DN40到200 | 宁波佳耐夹管阀制造有限公司 |

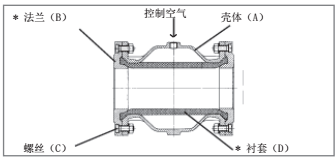

| 拆除旧衬套 通过松动螺丝 （C）将两个反法兰 （B）取下。用管钳将旧衬套 （D）从壳体中取出。如果推入困难，可以在衬套和壳体之间涂抹装配润滑膏。清洁阀门的所有各个组件，检查是否有损坏和老化。 |

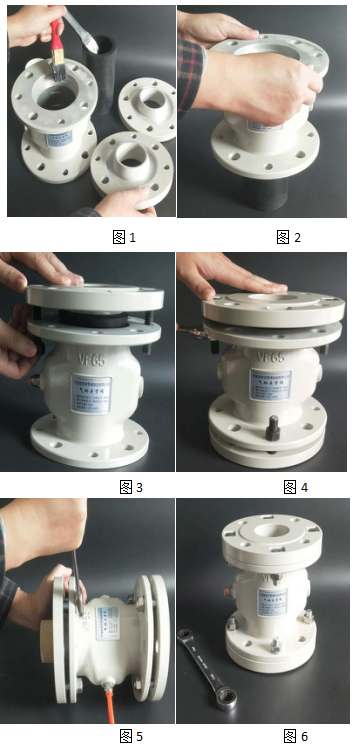

 | 安装新的衬套 图1：用装配润滑膏涂抹以下阀门组件： - 衬套（D）的两端内外侧 - 两个法兰（B）的锥体 - 内壳颈（A）的两侧 注意：不要使用润滑脂或润滑油。 图2：将衬套（D）推入到壳体（A）内居中对齐，并使其两个末端均匀地凸出。 图3：将一法兰（B）放到壳体上，用两个或四个装配螺栓、垫片和螺母十字交叉地拧紧，直到在法兰锥体和胶管末端之间留10MM左右距离为止。 图4：如图3所示安装第二个法兰（B）（安装时将螺丝拧紧的程度是对衬套（D）有轻微的压力）。 图5：将装配管推入到阀门中（深度约为衬套长度的5/6）。通过压缩空气对壳体（A）施加约为3bar的压力。 图6：用扳手将螺丝交叉旋拧，直到法兰盖与壳体完全压紧为止，装配完毕VF阀门。 *易损件：衬套（D）和法兰（B）。装配辅助工具：装配润滑膏、装配管、装配螺栓以及垫片和螺母。 |
