VMC-VMP系列装配维修

发布日期:2018-11-14 作者: 点击:

夹管阀                 装配/维修

VMC/VMP系列         DN10到50

宁波佳耐夹管阀制造有限公司

内螺纹夹管阀

拆除旧衬套

将阀门的螺丝朝上和壳体一道放好并抓牢。用匹配的套筒扳手

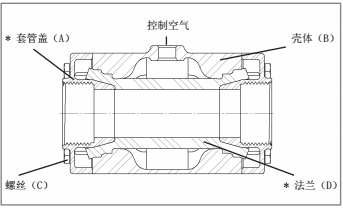

( 以及六角扳手 )拧下螺栓 (C),随后以同样方法拧下其余所有螺栓 (C)。 将两个套管盖(A)从壳体取下,必要时可用螺丝起子拆卸。 然后将内衬套从阀体压出,或用管钳从阀体拉出。由于在内衬套和阀体之间涂有装配润滑膏可使拆卸变得容易。清洁所有部件, 并检查是否有损坏、 老化或磨损,必要时更换。

内螺纹夹管阀

装新的衬套

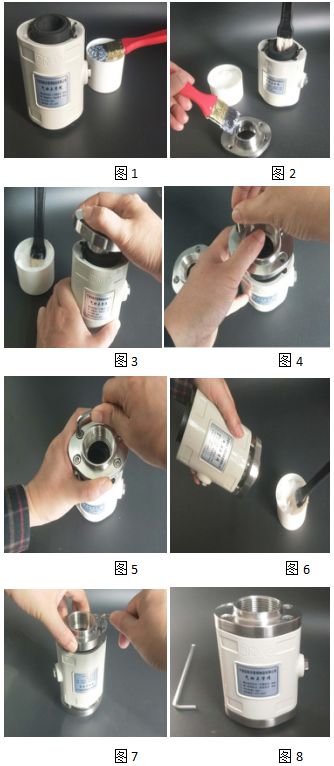

图 1:将衬套(D)推入壳体(B)直至另一端的止档。这样衬套在壳体中会高出约3-7mm 。 在装配吃力时,可在衬套 (D)和 壳体 (B)之间涂抹少许装配润滑膏。

注意: 对于医药或食品介质的夹管阀的内衬套的安装,要求必须使用装配润滑膏。


图 2:在衬套(D)的两个末端和套管盖(A)的锥体涂抹装配润滑膏。


图 3:一手将阀门单元放好并握牢,用另一只手将套管盖(A)斜着压入到衬套(D)。 为了避免螺旋连接导致的受损,在拧入螺丝(C)前须用润滑脂润滑。


图 4:将套管盖(A)的螺纹孔和壳体孔(B)对齐。用另一只手将螺丝(C)插入到孔中。

注意: 在装入M 型套管盖之前,必须先将螺丝拧在套管盖上。


图 5:将套管盖(A)压入螺丝凸槽(C)交叉旋拧,直至套管盖(A)与壳体(B)完全压紧。


图 6:然后将阀门单元翻转180度重新放好。


图 7:按照前述的图3-5所示的方法,安装第二个套管盖 (A)。 检查所有螺丝 (C)的拧紧扭矩。


图 8:装配完毕的VMC阀门。


*易损件: 套管盖(A), 衬套(D)

装配辅料: 佳耐装配润滑膏
