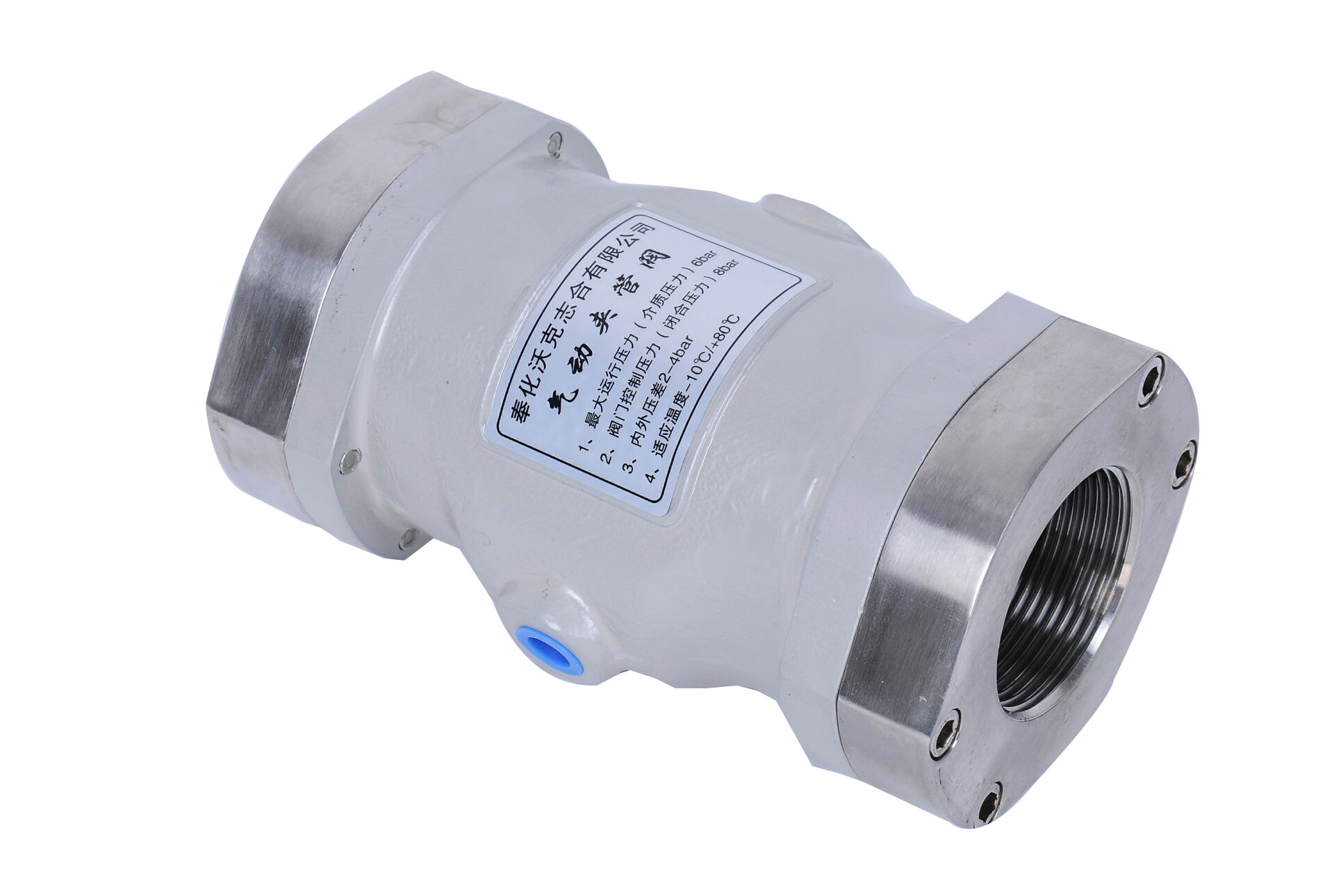

怎么去了解气动管夹阀内衬套的好坏？

了解气动管夹阀内衬套的好坏是确保阀门正常运行、避免泄漏和停机事故的关键。以下是几种常用且有效的方法：

一、外观检查 (最直接)

1、拆卸检查：这是最准确的方法。将阀门从管道上拆下，打开阀体，取出内衬套。

2、观察项目：

   2.1、表面状态：

        裂纹/龟裂：尤其是折叠区域、密封线附近和端部边缘。这是老化和疲劳的典型迹象。割伤/划痕：尖锐异物或安装不当可能导致。深划痕会影响密封性。鼓包/气泡可能表明材料与介质发生不良反应（溶胀）或内部脱层。磨损/变薄：观察经常与夹管机构接触的区域（密封线）以及介质冲刷区域（如阀口附近）。用卡尺测量关键部位（特别是密封线位置）的厚度，与新件或上次检查记录对比。永久变形：检查衬套在自由状态下是否恢复其原始圆柱形状，还是存在明显的压扁或扭曲。硬化/脆化：用手触摸或弯曲局部（小心操作），感觉是否失去弹性、变得僵硬易碎。这通常是老化或介质侵蚀的结果。软化/发粘：材料是否异常柔软甚至发粘？这可能是介质溶胀或化学侵蚀的信号。变色：是否出现异常的颜色变化（如变黄、变深、出现斑点）？这可能与介质反应、高温或氧化有关。介质残留/渗透：是否有介质渗入材料内部无法清洗掉？或者材料表面被严重污染？闭合状态模拟检查：在拆卸状态下，可以用手或工具模拟夹紧动作，观察衬套在"闭合"位置时：

 3、密封线是否清晰、连续？

    两侧是否能完全紧密贴合？有无明显的无法闭合的缝隙？

    闭合后，从一端观察，光线是否能透过闭合缝？(应不透光)

二、功能测试 (在线或离线)

1、保压测试：

    1.  关闭阀门。

    2.  在阀门入口端加压至工作压力或测试压力（通常为工作压力的1.5倍）。

    3.  关闭气源，观察压力表读数。** 如果压力在合理时间内（如5-30分钟，根据系统要求）显著下降，则表明存在泄漏。虽然泄漏点可能在阀门其他密封处（如法兰、端盖），但内衬套密封失效是最常见的原因。需要结合其他检查判断。

2、流量测试：

    在相同工况（压力、介质）下，对比阀门全开时的流量与新阀或历史正常数据。流量明显下降可能意味着内衬套塌陷、内壁结垢或磨损变形导致流道变窄或阻力增大。

3、动作测试：

    观察阀门开关动作是否顺畅、到位。开关不到位或动作迟缓有时与衬套老化、变形、过度膨胀导致摩擦阻力增大有关。

    阀门关闭后，观察**回弹是否充分且迅速**。回弹不良可能导致密封不严或影响下次开启。

三、运行记录与工况分析

使用时间： 记录气动管夹阀内衬套厂家的累计使用时间。所有弹性体材料都有使用寿命，超出制造商建议的更换周期，失效风险显著增加。

介质兼容性：回顾实际通过的介质成分、浓度、温度是否严格符合衬套材料（如天然橡胶NR、丁腈橡胶NBR、三元乙丙EPDM、氟橡胶FKM、氯丁橡胶CR、聚四氟乙烯PTFE等）的适用范围。**任何超出范围的工况都会加速衬套劣化。

温度记录：检查运行温度是否持续或偶尔超过衬套材料的额定温度范围。高温会加速老化。

压力波动：频繁的压力波动或水锤冲击会加速衬套的机械疲劳。

异物情况：系统中是否有颗粒物、结晶物或纤维等异物通过？它们可能划伤或磨损衬套内壁，甚至卡在密封线上导致泄漏。

维护历史：是否有过异常操作、超压、干运行、空打（无介质时开关）等情况？

四、专业检测手段 (必要时)

材料性能测试：将旧衬套取样送至专业实验室，测试其硬度、拉伸强度、伸长率、压缩永久变形等关键物理性能，与新件或标准值对比，量化其老化/劣化程度。

厚度精确测量：使用超声波测厚仪等精确测量关键部位（特别是密封线区域）的剩余厚度。

气密性/渗漏检测仪：对于离线衬套，可使用专用设备进行更精密的密封性检测。

内窥镜检查：对于不便拆卸的大型阀门或需要快速排查时，可用管道内窥镜伸入阀门内部，观察内衬套内表面状态（特别是磨损、裂纹、介质残留等）。

五、总结判断要点

发现任何裂纹、深划痕、严重磨损变薄（尤其在密封线）、永久变形、硬化脆化、软化发粘、鼓包、或严重介质侵蚀/变色，通常意味着衬套已经失效或接近失效，需要更换。**

保压测试失败（泄漏）且排除了其他密封点问题，几乎可以确定是内衬套密封失效。

即使外观看起来"还行"，但如果已超出建议使用寿命，或在超出其额定范围的工况（介质、温度）下运行过，也应高度警惕，提前计划更换。**

流量显著下降且确认是阀门内部问题，衬套塌陷或变形是可能原因之一。

六、建议

建立定期检查计划：结合使用工况和厂家建议，制定内衬套的检查周期（如每3个月、6个月或1年）。

做好检查记录：详细记录每次检查的外观状况、测量数据（厚度）、测试结果和使用时间，便于追踪劣化趋势。

预防性更换：对于关键流程或失效后果严重的场合，建议在达到使用寿命或预测失效期前进行预防性更换，避免意外停机。

选择高质量原厂或认证备件：确保更换衬套的材料和质量可靠。

通过综合运用以上方法，特别是外观检查和保压测试，可以有效地评估气动管夹阀内衬套的状态，及时发现问题并进行维护更换，保证生产安全和效率。
